Высокоскоростная слоя гофрированной бумаги доски производственная линия оборудования давления Pre

Высокоскоростная слоя гофрированной бумаги доски производственная линия оборудования давления Pre





CORRUGATOR--Тип: Слой WJ1800-150-5

НЕТ	СПИСОК МАШИН	КОЛИЧЕСТВО
1	Гидровлический каток на стойке стана ZJ-V5 – Крен бумажной фабрики поддержки 2 Dia.1500mm – Включая след и вагонетку для снесите крен бумажной фабрики	5 КОМПЛЕКТОВ
2	Предподогреватель (RG) Ø 600mm	2 КОМПЛЕКТА
3	Pre-условие Ø 600mm	2 КОМПЛЕКТА
4	Fingerless одиночный обкладчик (SF-320c) – Гофрируя ролик Dia.320mm, с барабанчиком. – Отожмите ролик Dia.325mm, с барабанчиком. -- Система водителя карданного подвеса – Экран касания и система управления PLC -- Завершите блок клея контролируемый экраном касания	2 КОМПЛЕКТА
5	Двойной надземный мост – Двойное управление напряжения вакуума – Электрическое бумажное управление путя	1 КОМПЛЕКТ
6	Triplex предподогреватель (RG) Ø900mm	1 КОМПЛЕКТ
7	Машина клея дуплекса GM-C -- Обработка ролика клея выбитая и покрынная --Независимая система водителя --Экран касания и система управления PLC	1 КОМПЛЕКТ
8	Двойной обкладчик хлебопека (SM-C) – Включая хлопчатобумажный приводной ремень 1set качества – включая каток на стойке привода -- плиты топления including16pcs (16x600MM) -- полная крышка и включать полное адвокатское сословие давления	1 КОМПЛЕКТ
9	Тонкий бомбардир ZQS Slitter лезвия – 4 установленных ножи slitter и колеса corer 6 комплектов – автоматические меля ножи	1SET
10	Двойная поперечная саморезка N.C спиральная – С полной компьютерной системой сервопривода Германии – Держать заказ 999	1 КОМПЛЕКТ
11	Двойная бумажная поставка листа – с компьютером автоматического вычисления – максимальная бумажная длина поставки 3000mm	1 КОМПЛЕКТ
12	Внутренняя система трубы пара	1 КОМПЛЕКТ
13	Внутренняя энергетическая система	1 КОМПЛЕКТ
14	Клей делая систему	1 КОМПЛЕКТ



ВАРИАНТ	(Компьютеризированный) бомбардир slitter N.C
	--Полные мотор и servocontrol сервопривода
	--4 колеса вне, 5 установленных ножи slitter и corer 8 комплектов
	-- «нул" линии бомбардира



GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer

Максимальная бумажная ширина:	1800mm
Максимальн Ширина гофрируя крена	1850mm
Максимальная скорость машины	150m/min
Хозяйственная скорость продукции	120-130m/min
ТИП каннелюры:	B, C, E
Расход пара: Работа. давление: Максимальное давление	3000kg/hour 1.0-1.1MPa 1.3Mpa
Спрошенная сила:	380V, 50Hz, трехфазное
Полная сила:	180kwforgeneralcondition
Полная длина линии:	75 метров.





Спецификация ※ главным образом производственной линии



ТИП: Производственная линия доски гофрированной бумаги Ⅱ WJ150-1800-

1, максимальная ширина paperboard: 1800mm

2, скорость конструкции: 150mm/min

3, хозяйственная скорость: 120-130m/min

примечание: бумажный запрос как следовать: (Температура поверхности оборудования более низкого than172℃) ранг ﹡ бумажная более не низкая чем влага бумаги ﹡ ранга b: 11%±2%

бумага вкладыша ﹡: 100-250g/m2
гофрированная бумага ﹡: 100-200g/m2

4, каннелюра: C, b, e (согласно запросу потребителя)

5, запрос пара:

емкость пара ﹡: 3000Kg/Hr

давление пара ﹡: 1.25Mpa

давление пара ﹡ работая: 0.8-1.1Mpa

6, электричество: участок 380V 50Hz 3

7, полная сила: о работая запросе силы 180KW: о 140KW (высшей скорости)

8, запрос мастерской: 80m×15m×8m (согласно чертежу учредительства)

9, бумажное направление: согласно запросу потребителя





Потребитель подготовляет части



1, боилер: пара 3000Kg/Hr боилера одного установленная давления Mpa труба 1,25 пара

2, компрессор воздуха, труба воздуха, труба клея

3, электричество, электрический кабель и труба от главной силы к шкафу управления

ведерко 4, воды, трубы водопровода и воды

5, учредительство из воды, электричество и воздух

6, бумага, крахмал, каустическая сода и бура

7, масло машины, смазывают масло и сливк, гидровлическое масло.

8, комната и доска для инженеров по установке и работы для установки.

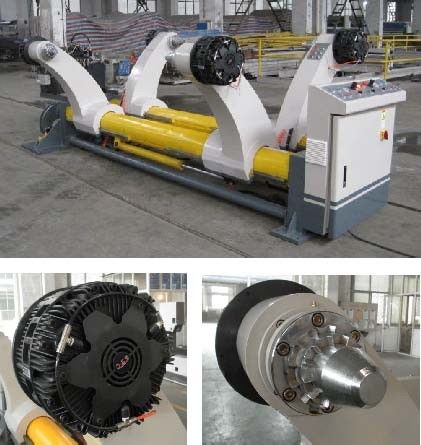

Гидровлический каток на стойке стана



Пневматическая муфта тормоза и весны



Спецификация:

Максимальная работая ширина	1800mm
Минимальная работая ширина	900mm
Максимальный dia бумажной фабрики	1500mm
Макс работая пневматическое давление:	0.6-0.9Mpa
Требования к электической мощности:	380V, 50Hz
Длина следа для носит бумажную фабрику	6000mm



Введение машины:

* Тип качания.

* Максимальный бумажный dia крена.: 1500mm

длина: 900-1800mm

* Зажимать бумажный эксплуатируемый крен, двигать праволевый, up-down рукояток и вращение крена бумаги гидровлические.

* Поддержите 2 бумажных ролика тем временем, один работает, и другое для sparepart.

* Принимает «муфту весны».

* Бумажное напряжение контролируемое пневматически управляемым тарельчатым тормозом, устанавливая напряжение легко.



Предподогреватель



Спецификация:

Максимальная работая ширина	1800mm
Макс работая давление пара:	1.0-1.3Mpa
Температура пара	160-210centigrade
Требования к электической мощности:	380V, 50Hz
Диаметр ролика топления	600/900mm
Угол обруча регулирует ряд	360degree
Диаметр ролика обруча	115mm



Введение машины:



* Точное шлифование и chromed поверхности ролика топления и ролика обруча, приглаживает и светящ.
* Ролик топления принимает профессиональный пройденный продукт изготовления, текстом сосуда под давлением нации.

* Ролик топления и ролик обруча принимают обработку плакировкой.

* Моторизованный угол обруча может быть костюмом для различной скорости; Точный результат подогрева можно отрегулировать, зона подогрева был отрегулирован электрическим мотором

* Ролик обруча: 2sets, один ролик починки, и другой один плавая ролик.

* Принимает структуру уплотнения бабочки на 2 сторонах, сохраняет пар и улучшает эффективность топления.

* Принимает специальный метод запечатывания, следовать во первых методом запечатывания ранга в пройденном Китае, текстом запечатывания Китая, с сертификатом.

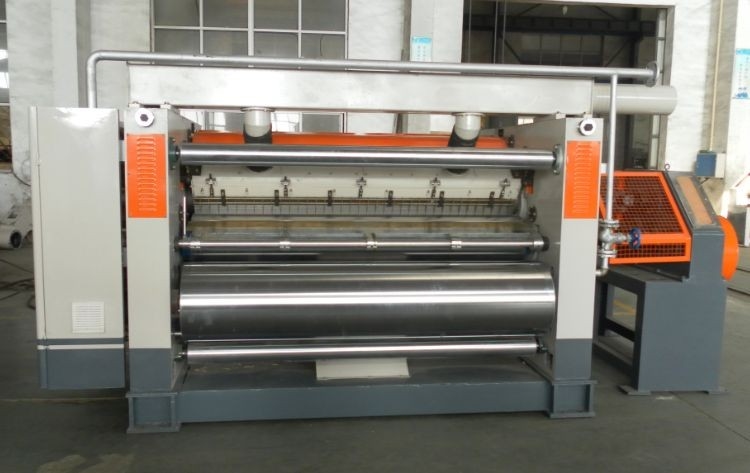

Высокоскоростной Fingerless тип одиночный обкладчик SF 320C



КАННЕЛЮРА ИЗМЕНЕНИЯ *EASY

СИСТЕМА УПРАВЛЕНИЯ ЭКРАНА *TOUCH

*MOTORIZED РЕГУЛИРУЕТ УПРАВЛЕНИЕ БЛОКА И ИНВЕРТОРА КЛЕЯ



* Система водителя карданного подвеса. Индивидуальный тип коробка шестерни привода



Спецификация:



Максимальная скорость машины	150m/min
Хозяйственная скорость	130m/min
Максимальная работая ширина	1600mm
Макс работая давление пара:	1.0-1.3Mpa
Температура пара	160-210 стоградусный
Требования к электической мощности:	380V, 50Hz
Диаметр рифлёного ролика	320mm
Диаметр ролика давления.	325mm.
Диаметр ролика предподогревателя	360mm
Диаметр ролика клея	242mm
Диаметр ролика доктора	125mm





Введение машины:



-- DesignSpeed: 150m/min

-- Рифлёный ролик: φ320mm

— Fingerless тип одиночный обкладчик, верхний и более низко гофрированный ролик всасывания вакуума сделанный из стали сплава 48CrMo, с трудной обработкой, твердость над HRC58o-60o. Поверхность хорошо обработана молотилкой и покрынным кромом.

– Верхний и более низко гофрированный ролик сборище блока, ролики гофрированные целым группа может быть движением и быстрой заменой, изменить тип каннелюры быстро.

– Раздел клея сборище блока, весь раздел может быть двинут следом, сохраняет продолжительность технического обслуживания.

– Мотор преобразования частоты как главный привод, независимая коробка передач подключает с осью 3 карданных подвесов, инвертором для того чтобы сделать шагом меньше регулировки скорости для силы спасения, и сдержать один разъем связи для управления производством

– Смажьте погруженный тип смазывая для уменьшения шума держите побежать конюшня, увеличивайте жизнь пользы шестерни.

-- Примите разделять клея моторизованный шириной для того чтобы соответствовать бумажной ширине. Неработающий идущий мотор для валика для нанесения покрытия клея во избежание клей сухой. Регулировка для зазора между роликом клея и роликом доктора электрическим или ручным опционная, цифров прочитанными вне для зазора между креном клея и вальцы для нанесения и уравнивания покрытия опционные.

-- Регулировка для рифлёного ролика, ролика давления, и ролика клея пневматической системой.

-- С предподогревателем для прибора брызга бумаги и пара вкладыша для средств бумаги

-- Носить для рифлёных роликов и ролик давления принимают высокотемпературный смазывая тавот для того чтобы держать побежать ровно и прочно.



Надземный мост

-- управление путя напряжения вакуума управлени-Электрическое бумажное

Машина Gluer дуплекса GM-C (система экрана PLC и касания)



* МОТОРИЗОВАННЫЙ ОТРЕГУЛИРУЙТЕ УПРАВЛЕНИЕ БЛОКА И ИНВЕРТОРА КЛЕЯ



Спецификация:

Максимальная скорость машины	150m/min
Хозяйственная скорость	120--150m/min
Максимальная работая ширина	1800mm





Макс работая давление пара:	1.0-1.3Mpa
Температура пара	160-210centigrade
Требования к электической мощности:	380V, 50Hz
Диаметр ролика клея	269mm
Диаметр ролика предподогревателя	380mm
Диаметр ролика доктора	140mm



Введение машины:

- Валик для нанесения покрытия высокой точности выгравированный обеспечивает равномерное применение клея и меньше потребления клея

- Отжимающ ролик напечатайте на машинке с высокой эффективностью изготовления, пневматические управление, легкое и голодайте для того чтобы работать.

- Автоматическ-обеспечивая циркуляцию система клея подавая приложена для того чтобы во избежание депозировать клея

- Независимый водитель управлением мотора инвертора.

- Скорости прибора собственн-подогрева вверх по клею gelling и создают более сильное скрепление клея

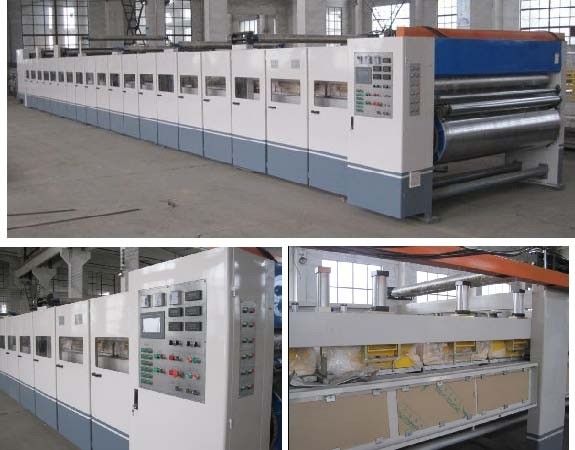

ТЯЖЕЛЫЙ ДВОЙНОЙ ОБКЛАДЧИК



Спецификация:

Максимальная скорость машины	180m/min
Хозяйственная скорость	150m/min
Максимальная работая ширина	1800mm
Макс работая давление пара:	1.0-1.3Mpa
Температура пара	160-210centigrade
Требования к электической мощности:	380V, 50Hz
Ширина плиты топления	600mm
Номер плиты топления	16pcs
Отожмите систему адвокатского сословия	Полное адвокатское сословие давления
Диаметр ролика давления	60mm
Толщина пояса	10mm



Введение машины:

* Плита топления: 1900mm (l) ×600mm (w) ×180mm (h) ×16pcs

Сделанный из стальной плиты, польская плита.

* Труба пара для плиты топления, разделенная в 6 разделов соответственно.

* Температуру топления для каждого раздела можно контролировать независимо.

* Для регулировать напряжение верхнего хлопчатобумажного приводного ремня с: одно установленное пневматическое регулировочное устройство,

Цилиндр воздуха: ход dia.160mm x 250mm.

* Для регулировать напряжение более низкого хлопчатобумажного приводного ремня с: одно установленное ручное регулировочное устройство.

* Для направлять верхний хлопчатобумажный приводной ремень с: одно установленное электрическое регулировочное устройство.

-- ВОДИТЕЛЬ OLLSTAND 1SET

* Верхний ролик: dia.640mm×1900mm (l) обернутое путем износ-сопротивляя scloth asbesto.

* Понизьте ролик: dia.640mm×1900mm (l) обернутое путем износ-сопротивляя асбестовая ткань.

* Ролик щипка хлопчатобумажного приводного ремня: ролик каждое dia.320mm×1900mm (l) ×2pcs одного для верхней и понижает, обернутый путем износ-сопротивляя асбестовая ткань.

* система смазки Погружение-питания для коробки передач.

-- Температура 220 толщины 10mm Максимальн Working ХЛОПЧАТОБУМАЖНОГО ПРИВОДНОГО РЕМНЯ 1SET стоградусная



ТОНКИЙ БОМБАРДИР SLITTER ЛЕЗВИЯ



СПЕЦИФИКАЦИЯ


Ширина	1850mm
Сила мотора	8.8kw (4electricmotory)
Размеры контура	2640mm×1040mm×2200mm
Разрезать режим	лезвие 4
Номер Dinting	6 линий
Ширина Максимальн Slitting	1850mm
MIN. Разрезать ширину	125mm
Скорость сборочного конвейера	80-150m/min
MIN. Ширина Dinting	50mm
Автоматический Анти--Отклонять	±70mm



Введение машины:

- Этот тип машины специально для сборочного конвейера вместо старых типов rmachine счета сора.

- Обеспечивать синхронизацию бежать с сборочным конвейером

- К разрезать сторону коробки аккуратен, прям, ровн и non-crushable.

- Лезвия можно заточить или вручную или автоматически.

- Каждое лезвие можно контролировать индивидуально.

- Цветастый монитор деятельности экрана касания, легкая деятельность и визуально монитор.

- Автоматический анти--отклонять, вся машина может быть движением выйденным и правым для уменьшения очень больше отходов





ВАРИАНТ:

(Компьютеризированный) БОМБАРДИР SLITTER N.C — полные мотор и servocontrol сервопривода



-- Немедленная установка: Индивидуальный привод мотора каждые лезвие и колесо во время установки – автоматическая сменная чаша заказа выполните с бомбардирами slitter – компьютеризированные настроенные инструменты – емкость запоминающего устройства 999 заказов

– Моторизованный исправляться отступления паутины или автоматическое управление паутины фотоэлемента (разрез метки ---- для производственной линии pre-печатания)

-- Автоматическое лезвие – меля прибор – система автоматического инструмента смазывая

-- Автоматически синхронизирующ с линией с помощью управления PLC системы мониторинга компьютера

-- Моторы установки главного мотора так же, как инструмента переменная контролируемая частота



-- Тонкие лезвия, W6 или твердый сплав G8, жар-обработанные с твердостью больше чем 62HRC – поверхностный трудный кром – покрынный вести счет катят

-- Электрические части, котор нужно быть TE (Америкой), OMRON (Германией), СИМЕНСОМ (Германией) или FATEK (Тайвань)

-- Мужчин-к-женское ведя счет rofile – шредер с pendent бортовым прибором всасывания уравновешивания – corer НУЛЕЙ

ДВОЙНАЯ ПОПЕРЕЧНАЯ САМОРЕЗКА N.C СПИРАЛЬНАЯ





ПУЛЬТ УПРАВЛЕНИЯ


Ширина	1800mm
Длина вырезывания	500-9999mm
Держать заказа	999orders
Точность вырезывания	±1mm
Диаметр ролика ножа	210mm
Максимальная скорость конструкции	150m/min
Хозяйственная скорость	150m/min
Мотор	Полный сервопривод AC.
Сеть	Компьютер может соединить к автоматической системе CorrManagement, но информация существующей системы управления должна быть обеспечивает дисплеем потребителя: -- Присутствующая длина заказа нет, количество листа – следующее никакое заказа, длина, количество листа -- Быстро пройдите, фактическая длина, установите длину, заказ preset – покройте количество пропуска, количество терпеть неудачу листа



Введение машины:

-- Скорость машины: 150m/min.

-- Длина вырезывания: 500mm-9999mm.

-- Точность вырезывания: ±1mm.

-- Использует независимый насос масла и координату фильтра 2 группы в составе медные пробки для того чтобы распределить в различном положении шестерен для масла, смазки и охлаждать.

-- Спиральная структура ножа, тип увидела нож зуба, уменьшает затруднение вырезывания, малошумное.

-- Обработка баланса: высокомарочная сталь сплава для haft лезвий, который помогает держать его хорошая стабилность.

-- картон давления колес Солнц-формы в переднем и заднем транспортере. Транспортировать стабилизирован и с даже давлением, которое во избежание картон варенья причиненный или сломанный.

-- Этот тип выключения как раз уничтожает одну из третьей энергии сравнивает с общим резцом с своей специальной структурой.

-- Точный и регулируемый на шестерне зазора убедите joggle режущей кромки ножа точно. Идущее balanceable.

-- Компьютерная система для того чтобы держать заказ. Человекомашинная система NC переговора. Автоматический отрегулируйте скорость вырезывания спецификацией и соответствовать картона. Сообщения продукции дисплеев экрана различные. Советуйте с, изменение, супер добавление и заказ cancel можно снести во время идущей машины.

-- Система управления подачи Германии внутри шкафа, к держать бежать машины быстрым и стабилизированным



Двойная бумажная поставка листа



КОМПЬЮТЕР АВТОМАТИЧЕСКОГО ВЫЧИСЛЕНИЯ

Клей делая систему





Спецификация: Горизонтальный смеситель: 1 комплект, бак несущей 950L: 1 комплект, клей 350L делая бак хранения: 1 комплект, бак хранения одиночного обкладчика 1000L: бак клея перехода одиночного обкладчика 2 комплектов (производственной линии 5 слоев): 2 комплекта (производственная линия 5 слоев) клея бак хранения машины: 1 установленный клея бак перехода машины: 1 комплект



Введение машины:

1. Прилипатель крахмала поставкы для машин одиночного обкладчика и машины клеить. Автоматический рециркулируйте тип.
2. Горизонтальный смеситель смог confects главный клей и клей несущей и после этого смешивает их достаточно с большим томом.
3. Переход насоса клея клей от клея делая бак хранения, поставку достаточный клей для каждого одиночного обкладчика и клея машину.
4. Бак хранения и бак поставкы совсем оборудованный при смешивая прибор, предотвращая клей от депозировать.
   Клей 5 делая часть включает бак несущей, главный бак, бак хранения, насос поставкы и насос возвращения
   6. Принимает автоматическое рециркулируйте клей поставкы, излишное возвращение к баку клея, управление клея автоматического клея ровное, нагнетенное возвращение к баку хранения с собственн-насосом, сделайте автоматический собственн-круг, во избежание клей gelling и затвердеть в лотке клея.

7. После того как изготовление отделки, излишный клей возвращает к баку клея на следующее время использовать.

8. Поставка изготовления клея делающ метод.


Внутренняя спецификация энергетической системы: Работая сила: 380V, контрольные полномочия 50Hz: 220V, 50Hz смогло согласно покупателю местный отрегулировать, принимает местные электрические стандартные продукты. Введение системы:


1. Машины одиночного обкладчика контрольной части основного управляющего воздействия включенные, двойной обкладчик, тонкое corer slitters лезвия, NC отрезали; сделайте все управление координации производственной линии

2. Пневматическое составленные управление и электрическое управление обеспечивают всего выдвижение линии управления техническое.

3. Каждая группа машины полностью имеемые независимое регулирование и координация контролирует систему 2, смогла соотвествовать различные в отдельно зернокомбайне operateor работает. Легкий для работайте.

4. Производственная линия оборудованная с аварийной системой, координирует работу между операторами.

5. Каждая машина все смогла показать другому отдельно скорость деятельности машины.

Внутренняя спецификация системы пара (внутренней трубы): Боилер: давление боилера 3 тонн (боилер и главная труба пара от боилера к byuser мастерской) максимальное: 1,3 Давление деятельности Mpa: линия внутренняя температура трубы 1,0 до 1,1 Mpa: 160-210 стоградусный диаметр трубы для входа и выхода: 48mm, введение системы 32mm:


1. Тепловой источник поставкы для всей производственной линии, обеспечивает конюшню температуры и давления.

2. Каждый машины группы поставкы пара независимый отдельно, легкий для того чтобы отрегулировать и сохранить энергию.

3. Отрегулировал давление контролировать температуру работы, с метром для того чтобы наблюдать детали.

4. Каждый блок стока с опорожнять прибор, делает холодную после того как изготовление отделки.

5. Каждая труба принимает безшовную стальную трубу, обеспечивает безопасность в изготавливании.

6. Каждые краска и алюминиевая пыль трубы поверхностные лакируя антиржавейная, пятнают обработку proofing.



Установка и тренировка:

-- 20 дней для установки, продавец пошлет 1-2 инженеры к фабрике покупателя для устанавливает производственную линию доски гофрированной бумаги.

-- 15 дней для тренируя оператора

-- Грузоподъемник, электричество, электрический кабель от шкафа управлением Мейна lectric к рифлёный шкафу управлением производственной линии paperboard должен принести заколебанный покупателем.

-- боилер топления пара будет аранжирован покупателем перед установкой.

Учредительство:

-- Чертеж учредительства будет послан к покупателю после получает плату авансом.
