Автоматический скоросшиватель Gluer для 4 угловойого/угловойая коробка 6 с дном аварии и Pre складывая шириной 880mm

автоматическое gluer скоросшивателя 800C/1100C4&6 (угол 4&6)





I. Модель машины: полн-автоматическое gluer скоросшивателя 800/1100C4&6 (угол 4&6)

Памятка:

См. его очень более ясное двойным щелчком.

Электропитание:  380V AC 50Hz





II. Характеристики:

● вся машина принимает структуру плит лазер-отрезка стальных.

Поясы и колеса Contitech немца пользы ● одновременные, правильный идущий коэффициент, быстрый ход, стабилизированный работая, малошумный и длинний срок службы.

Структура ● модульная и конструкция hommization могут увеличить длительность замены электрода установки и коробки.

Курьеры ● внутренние в машине отрегулированы моторами (индикатор положения опционный)

Подшипники ● использованы в этом подвергают механической обработке: NSK, ASHAHI, HRB. Большой часть из электрических компонентов тавро Schneider.

Некоторые преимущества:

1. Поясы бегут в направляющем выступе рельса, не пойдут к сторонам.
2. Сверхмощные пневматический более длинний транспортер, соответствующие для рифлёного, и весь транспортер могут быть двинутые левыми и правы. 2 раздела транспортера могут быть двинутым фронтом и задней частью, вверх и вниз, более соответствующими для различных рифлёных коробок.
3. Оборудованный при jogger, во избежание коробки рыб-кабеля.
4. Вся машина больше компактной текстуры, более красивейшей диаграммы.
5. Приборы крепления для валов использованы для того чтобы сделать бег машины более стабилизированный и более длинний срок службы.
6. Скорость в отжимая разделе 30% более быстрое чем то в главным образом разделе, во избежание коробки сжатые на транспортер.





III. Главным образом технический параметр:

Размер бумаги: Максимальный размер для прямой линии bo: W×L: минута 800×700 mm: 90×60 mm

                       Максимальный размер для, котор двойн-встали на сторону коробки: W×L: минута 700×800 mm: 90×60 mm

                       Максимальный размер для коробки дна замка: W×L: минута 700×800 mm: 120×60 mm

                       Максимальный размер для угловойой коробки 4:: минута 700 mm: 150 mm

                       Максимальный размер для угловойой коробки 6: минута 700 mm: 250 mm

Вес бумаги:  двухшпиндельная коробка 180-800g/m2, (гофрированное) E.F.G

Максимальная скорость:       250m/min

Общий размер:  13800×1700×1400mm (l ×W×H)

Вес:            4000Kg (вокруг)

Расход энергии:  17KW



Конфигурация IV.Basic:

Фидер

поясы 10pcs ●RAPPLON подавая (спецификация: 8×25×1110mm)

● оборудованное с регулируемыми подавая ножами:  2 ПК

● оборудованное с мотором вибромашины: 1 комплект

● оборудованное с японским инфинитным регулятором скорости: 1 комплект



  раздел 4&6Corner

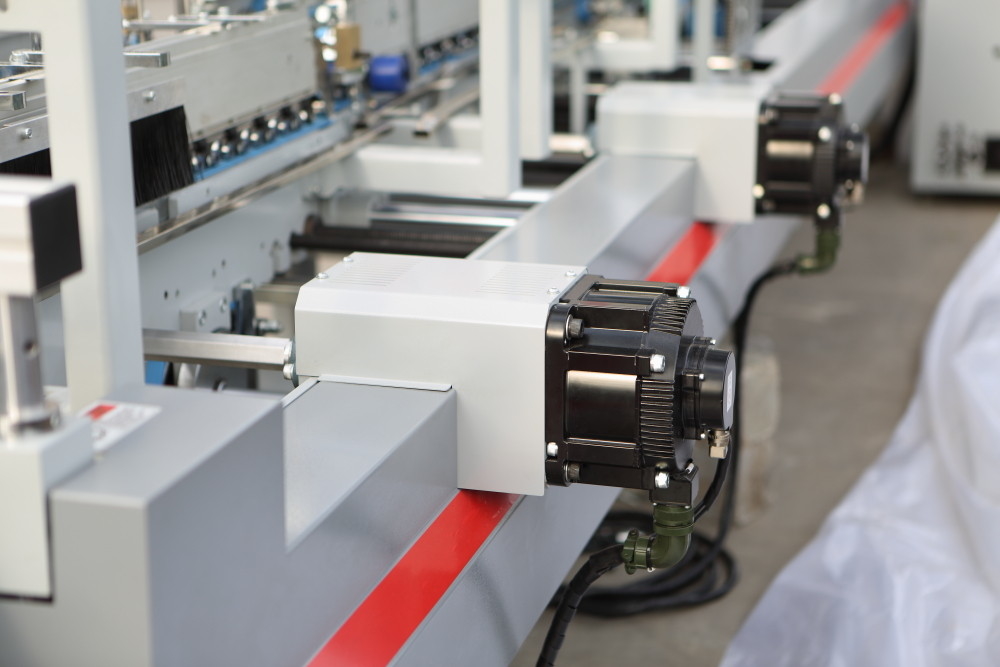

● этот раздел установлено в стойку, согласно складывая размеру, установка и поворачивает высоту крюка. Система сервопривода Японии Yaskawa использована.

курьеры ●Inner отрегулированы моторами (6 комплектов)

поясы ●NITTA: 12 ПК

спецификация:  ПК ПК δ4*19*2930=3 ПК δ4*30*3200=3 δ4*30*3490=3pcs  δ4 *19*2930=3



Понизьте Gluer　

Бак ● более низкий клея как на левом, так и на правом

Прибор разнослоистого запечатывания ● анти--протекая использован в сердечнике вала.

Нержавеющая сталь ● клея колесо использована.



Складывая раздел









Раздел ● специальный длинний складывая, коробки можно хорошо сложить и сформировать в этом разделе.

Курьеры ● внутренние отрегулированы моторами: комплект 2

Рельс-направляющий выступ ● для поясов использован для того чтобы во избежание стороны поясов идя.

Поясы ● NITTA складывая 6 ПК

Спецификация:   δ4*19*1630=2 ПК ПК δ4*30*4660=2 ПК δ4*30*5300=2



Отжимая раздел

Датчик и счетчик Тайвани Fotek ●

Брыкунья ● пневматическая для подсчитывать

Поясы Nitta ●

Спецификация: δ4*19*2700=2 ПК ПК δ4*22*2765=2



Транспортер　　



Конструкция транспортера ● длинняя

Управление ● пневматическое

● верхний раздел может быть двинутым фронтом и назад.

● 2 пояса в вынуждающей системе, поэтому они смогли находиться в более одновременном ходе.

● подпоясывает спецификацию: 3*600*5893=1 ПК ПК 3*600*8664=1



Электрическая система:

                 Инвертор ● и компоненты низшего напряжения электрические: Schneider

                 Мотор ●: Шанхай Dedong

Система управления PLC ●

                 Мотор ● главный: 7.5KW, мотор в транспортере: 1.5KW, моторы для регулировать адвокатские сословия винта: 60W и 90W

                 ●Independent электрический шкаф использован.



Главным образом электрические компоненты и тавро

Имя	Сделанный внутри	Тавро
Подавая поясы	Швейцария	RAPPLON
Складывая поясы	Япония	NITTA
Одновременные поясы	Германия	Contitech
Инвертор	Франция или Германия	Schneider или REXROTH
Датчик для угла 4&6	Япония	SUNX
Датчик в выходе	Тайвань	FOTEK
Инфинитный регулятор скорости	Япония	SAKAI
Шаровой подшипник с местом	Япония	ASAHI
PLC	Япония	OMRON
экран касания	Тайвань	WEINVIEW
Главный мотор	Шанхай	DEDONG
Мотор в транспортере	Тайвань	AIMOXIN
мотор для адвокатских сословий винта для установки	Xiamen	JSCC
Переключатель электропитания	Тайвань	MW
Мотор сервопривода	Япония	YASKAWA
Водитель сервопривода	Япония	YASKAWA
Шифратор сервопривода	Япония	KOYO
Электрические компоненты	Франция	Schneider







V.Packing: Во первых упакованный полиэтиленовыми пакетами, после этого мешками вакуума, на последнем установленном на паллеты



VI.Price:



VII.Guarantee:

           12 месяца от полученной даты машины, а тех части потребления не включенны.



VIII.Others

      Приложены диаграммы управлением ● электрические и список легк-поврежденных частей.

        Источник воздуха ● должен быть поставлен потребителем: 40L, 1.5KW
