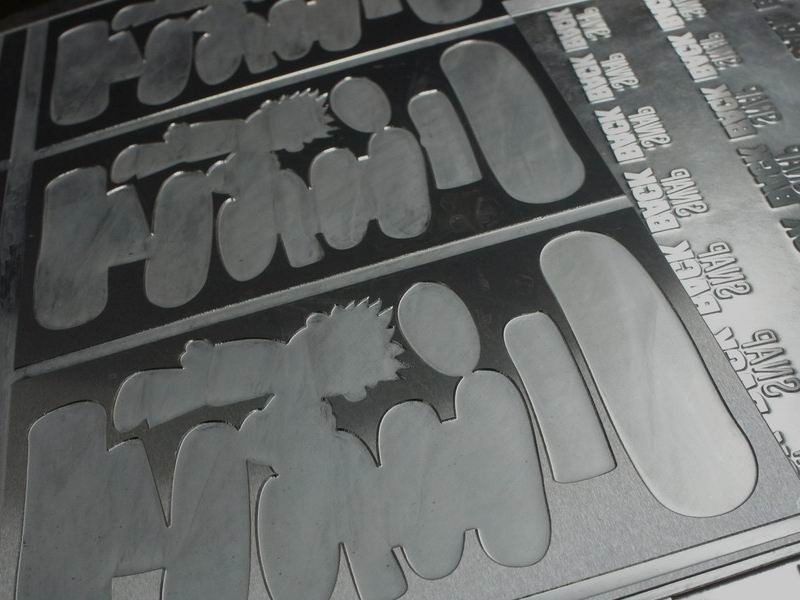

Плита AZ31B магния Photoengraving для etch умирает блок 1.5x1000x500mm делая плиту

Плита AZ31B магния Photoengraving для etch умирает блок 1.5x1000x500mm делая плиту

вытравлять более легкий лихтер
впечатление 20% более высоко чем медь цинка
отрезок clearer
меньше требуемой кислоты
двойная выдержка фильма такое же время


Пропорция плиты магния малой, облегченной, термальной проводимости, передачи тепла и тепловыделения, высокой поверхностной твердости, обнажать легкий; и вытравленная плита магния в бронзировать процесс, почти отсутствие искажения, высокоомного тарифа; вытравленный тариф корозии плиты магния быстро, склоняет опрятная, хорошая непрерывность, ровные края.
Плита магния как корозия металлического материала имеет много преимуществ, делая вытравленной плитой магния в мире, в печатании, упаковывая, плиту, украшение и так далее в поле, широко использована.

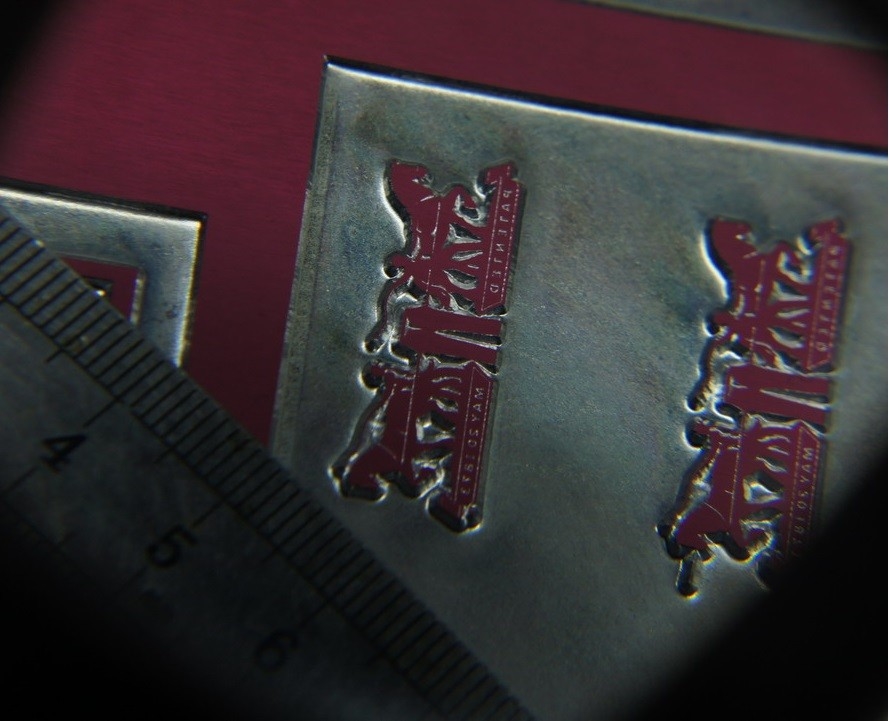

В бумажной упаковывая индустрии, вытравленной плите магния использует по мере того как версия сусального золота и выбивая плита. Шаблоны одинакового размера, относительно облегченная доска магния, перевозка, установка, липкие доски удобны. Теплоемкость чем вытравленные плиты магния, хорошие бронзирующ влияние, яркое золото, сделанное по образцу отлично и глянцеватое.

В частности, плита магния штемпелюя более быстро чем медь, номер плиты цинка, тариф 20% сопротивления более высоко чем медь, и могут эффектно улучшить обрабатывая скорость, сохраняя стоимости труда.
В винодельческой промышленности, плите бумаги упаковывая, вытравленной магния смогите быть использовано как вогнутое ударенное шаблоном и золотить, свои хорошие тариф сопротивления и скорость теплопередачи, могут значительно улучшить эффективность работы, используя плиту магния для корозии, котор нужно приветствовать.

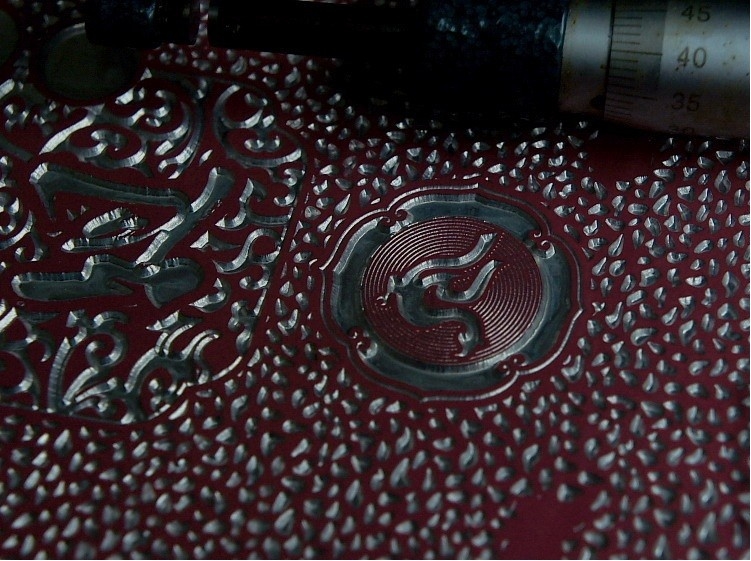

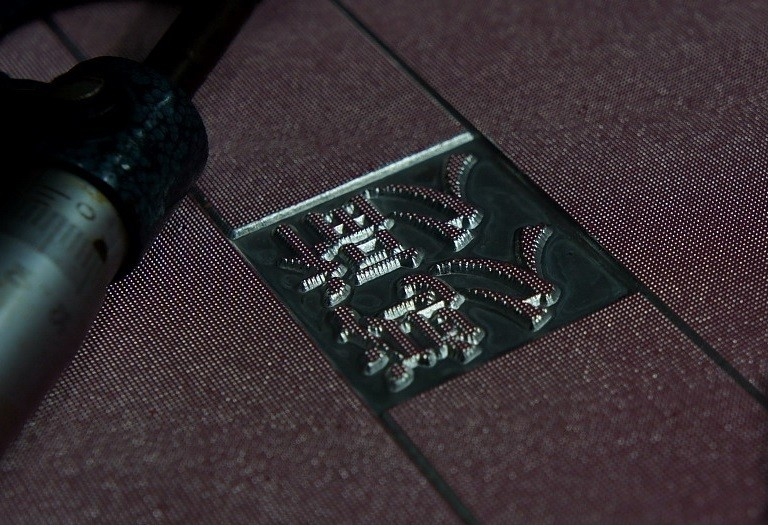

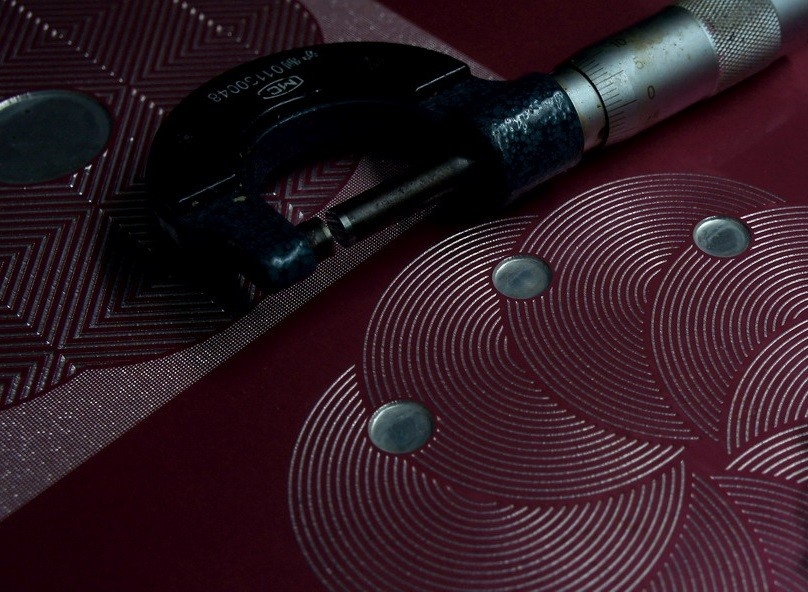

Плита магния вытравливания большого формата, слой слоем через до 4 времени корозия может сформировать богатые слои, тонкие линии, тени, шаблон нашивок ясности глубоко выбитый используемый в упаковывать вина, коробки торта луны, глубоко выбитые коробки подарка, косметики, фронт и задние стороны обложки книг и другую толщиную бумажную вогнутую забастовку и подсвинка.

Рефрактивная корозия текстуры магния выбитой плитой, может азотноводородная кислота на 5 градусах, с scrubbing щеткой вне сразу, корозия быстрая, простая деятельность, сохраняя ее снова в процесс корозии машины вытравливания.

В частности, пока использующ больше чем one piece фильма после выдержки, корозия вне, ясные линии, богатые слои, сохраняя клей времени задний, брызг, выдержка, процесс корозии плиты магния. Сохраняя работа и время.
3.000 тонн плиты магния после свертывать стан и прокатный стан холодной прокатки 2.500 тонн, и закалять обработку, равномерная толщина, допуск толщины весьма малы, по-существу никакая плита магния неизотропности, исключая усилие плиты. Также вытравленные достигаемости 200MPa прочности выхода плиты магния или больше, сильный чем жесткость, поэтому независимо от липкой доски после штемпелевать, выбивая процесс, или после периода времени от доски и после этого используют, если работающ правильно, вытравленную галактикой плиту магния не произведут наклон края, средний сбор, явления деформации искажений плана.
В изображениях, двустишие, благословение слова, приглашения и другая индустрия продуктов, скорость и эффективность штемпелевать, определяют цену продукта, производя большое количество маштаба продукции. Вытравленная плита магния потому что она имеет быструю жару, сопротивление деформации и высокий темп значительно преимуществ Индии, и больше и больше пользы.

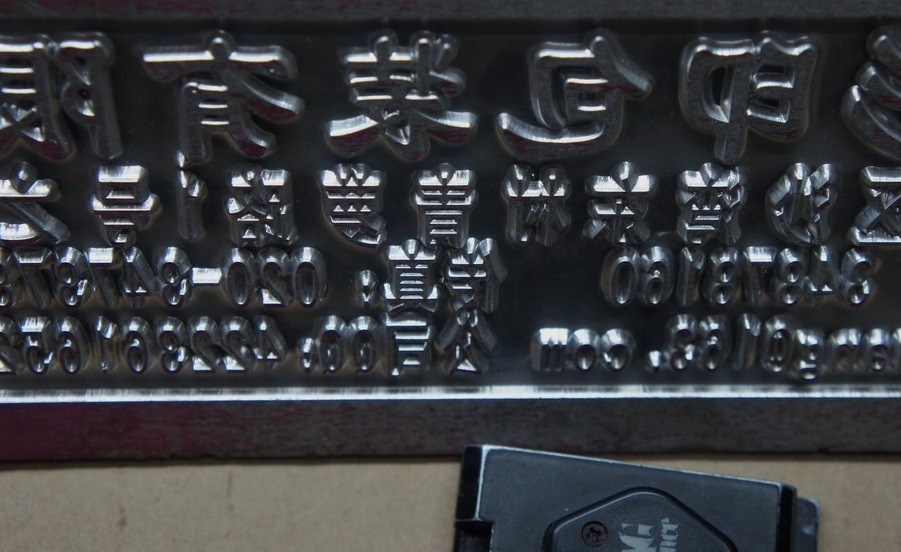

В Disu, кожаный выбивать, высокочастотная прессформа, передача тепла, товарный знак одежды и логос, собственн-прилипатель умирают резец, прессформа ботинка, удостоверение личности конференции, идентификационные номера, медали, nameplates, товарные знаки продукта, значки, знаки инструкции Шрифта Брайля и другие продукты, зарубежом также широко использованы для того чтобы произвести вытравливание плиты магния.
Удельный вес решетчатая структура магния 1,738 внутренняя шестиугольная, которая пропорция меди 1 5, вытравленная плита цинк/4. магния в переходе, липкие установленные доски, консервация, etc., должные к малому массовому, облегченному, большому преимуществу.
Теплоемкость более малая чем магний, топление, охлаждая быстро, фактический штемпелюя процесс сможет быть вытравленной плитой магния в лимитированном времени, через кондукции, передача тепла вне быстро, так, что бронзировать более лучший и более яркий; Более потом, после завершения штемпелевать, будет уменьшен вытравлять плиту магния кондукция жары вне большая, температура, объемное расширение сожмет немножко, для того НОП не произвести значительно расширение и деформацию; пока медь heated, жара медленно, большой объемное расширение, размягчая край, который значительно преимущество плиты магния медной плиты относительно. Вытравленная плита магния линейного теплового расширения 26, медь 17,5, плита цинка 36.
Вытравленная плита магния (материал) Brinell значение твердости 110, латунная плита AZ31b (H59) 95, плита цинка 49. Поверхностная твердость плиты магния плита цинка 2 времен, и значительно более высоко чем твердость латунной плиты. Если корозия материала листа магния AZ80, поверхностной твердости 140 Brinell.

В результате вытравлять плита магния вполне задавлена и достаточно очищенный к размеру 5 микронов (99%) материала листа сплава магния внутри компонентной формы, конюшня, освобождает дефектов. Разрешение азотноводородной кислоты, плита может быть равномерно магнием, равномерным вытравливанием.
В машине вытравливания плиты магния, должной к реакции плиты магния вытравленной с азотноводородной кислотой относительно интенсивен, быстро и испустите много жару, сопровоженную желтыми газами. Желтые газы окиси азота, внимание к корозии внутри вытыхания. Быстрое повышение температуры внутри машины, жара произведено во время плиты реакции и нитрат магния, нельзя discharged в времени, процесс эффективн увеличить охлаждая емкость охлаждая прибора, или основанный на опыте, начальное усмотрение температуры более низко.

Была продолжена вытравленная галактикой плита магния, после быть вытравливанием азотноводородной кислоты, поверхность может произвести плотный непрерывный слой окиси, реакция предотвращает внутренний металл магния. По мере того как материал очищения хорош, открытая поверхность плиты магния существенно никакой пункт выпарки (реакция основной батареи шлака пункта происходит, более дополнительная плита магния корозии), помещенная в воздухе в течение длительного времени, корозия не происходит.


Более потом, вытравливание в пользе прессформы плиты магния, не постепенно затмить, затмите поверхность порошка не упадет, потому что она свободна примесей внутри материал, компоненты стабилизированная, однотиповая, очень стабилизированная окись на поверхности для того чтобы защитить слой не разрушает.
Вытравленный галактикой тариф корозии плиты магния 7 минут 1 mm глубины. С увеличением в корозии плиты магния, влияние корозии разрешения постепенно уменьшит, тариф реакции замедлит. В это время, быть основано на ситуации и опыте соотвествующих для того чтобы добавить небольшое количество азотноводородной кислоты и добавок.

Вытравленная плита магния, хорошая глубина корозии, самые быстрые 40 минут может вытравить 8 mm глубины и взваливает на плечи ровный, никакое явление небольших затруднений, наклон ровная, равномерная, непрерывная, non-иерархическая и нижняя глубина корозии неровная.
Подготовка поля высокопроизводительного нанесённого металла плиты магния материального в сегодняшнем мире самый современный тем, странах инвестировала преогромную силу развить плиту магния методов подготовки нанесённую. Она определяет свойства желания магния преимущества своей сложности, и материальный сектор энергетики процесса подготовки.

Низкочастотная электромагнитная полунепрерывная технология отливки, подготовить сплав магния квартирует, для того чтобы обеспечить etch назад обрабатывает для подготовлять плиту магния, с превосходными материальными свойствами. Основной принцип электромагнитной частоты является следующим: жидкий melt сплава магния в кольце графита, на низкочастотном чередуя электромагнитном действии линий магнитного поля, и поворачивать крен так, что газ будет discharged, уточнение зерна, наружный слой примесей discharged, не ветвеобразного образования ветвей, сегрегации состава не, до тех пор пока холодная форма, зерно больше не не вырастет. Выделите преимущества низкочастотных электромагнитных материалов сплава магния являются следующими: Материальный тариф включения меньш чем 1 /10000; equiaxed точное и равномерный; без дефектов литья и сегрегации.


Вытравленная плита магния, подготовка сляба, многоходовая завальцовка, выравнивать, закаленный, отполированный, пластмассы PS краска и корозии задняя и покрывая процедуры, окончательная система.

ХИМИЧЕСКИЙ СОСТАВ

Al: 2.5-3.5%; Zn: 0.7-1.3%; Mn: 0,20 до 1,0%; Mg: Баланс

ФИЗИЧЕСКИЕ СВОЙСТВА

Плотность: 1,78

Коэффициент теплового расширения: 26,8 x 10-6k-1

Специфическая жара: Jkg 1040-1k-1

Термальная проводимость: 76.9Wm-1k-1

Электрическая резистивность: 92nΩm

Модуль упругости: 45 xPA 109

Коэффициент Poissons: 0,35

Плавя ряд: 566 - 632°C
